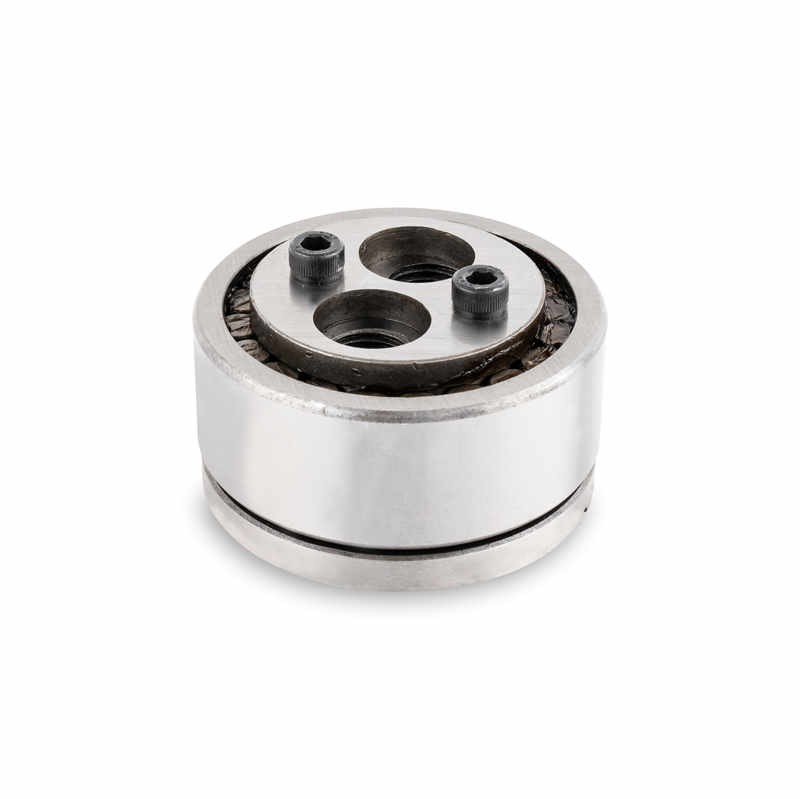

Das Exzenterlager ist im Zykloidengetriebe sehr wichtig. Das ursprüngliche Exzenterlager besteht aus drei Teilen: einer Exzenterhülse und zwei Zylinderrollen der Serie 502, die eine Exzenterhülse bilden, und dem Innenring des Lagers, die in einem integriert sind, um ein Exzenterlager zu bilden. Es zeichnet sich durch ein exzentrisches Loch im Innenring und eine Längskeilnut an der Innenwand des exzentrischen Lochs aus. Die exzentrische Lagerstruktur ist einfach, leicht zu bedienen, kann die exzentrische Funktion ohne die exzentrische Welle realisieren, vereinfacht den exzentrischen Mechanismus erheblich, macht die Bearbeitung des exzentrischen Mechanismus arbeitssparend, zeitsparend und gleichzeitig einfach zu montieren. und reduziert die Herstellungskosten des Exzentermechanismus.
| Spezifikationsblatt für Exzenterlager | ||||
| Exzentrischer Lagertyp | Gewicht | Exzentrizität | Spezifikation | |
| 45712200 | 0.059 |
| 10X33,9X12 | |
| 45712200HA | 0.059 |
| 10X33,9X12 | |
| 50712200 | 0.059 | 0.5 | 10X33,9X12 | |
| 50712200HA | 0.059 | 0.5 | 10X33,9X12 | |
| 80712200 | 0,059 | 0.75 | 10X33,9X12 | |
| 80712200HA | 0.059 | 0.75 | 10X33,9X12 | |
| 100712200 | 0.059 | 1.0 | 10X33,9X12 | |
| 100712200HA | 0.059 | 1.0 | 10X33,9X12 | |
| 150712200 | 0.059 | 1.5 | 10X33,9X12 | |
| 150712200HA | 0.059 | 1.5 | 10X33,9X12 | |
| 200712200 | 0.059 | 2.0 | 10X33,9X12 | |
| 200712200HA | 0.059 | 2.0 | 10X33,9X12 | |
| 45712201 HA | 0.0587 |
| 12X33,9X12 | |
| 50712201 HA | 0.0587 |
| 12X33,9X12 | |
| 75712201 HA | 0.0587 |
| 12X33,9X12 | |
| 100712201 HA | 0.0587 | 1.0 | 12x33,9x12 | |
| 150712201 HA | 0.0587 | 1.5 | 12x33,9x12 | |
| 45712202 | 0.059 | 0.45 | 15X40X14 | |
| 45712202K | 0.088 | 0.45 | 15X40X14 | |
| 50712202 | 0.088 | 0.5 | 15X40X14 | |
| 70712202 | 0.088 | 0.65 | 15X40X14 | |
| 70712202K | 0.088 | 0.65 | 15X40X14 | |
| 80712202 | 0.088 | 0.75 | 15X40X14 | |
| 80712202HA | 0.088 | 0.7 | 15X40X14 | |
| 80712202K | 0.088 | 0.75 | 15X40X14 | |
| 100712202 | 0.088 | 1.0 | 15X40X14 | |
| 100712202HA | 0.088 | 1.0 | 15X40X14 | |
| 130712202K | 0.088 | 1.25 | 15X40X14 | |
| 150712202 | 0.088 | 1.5 | 15X40X14 | |
| 150712202HA | 0.088 | 1.5 | 15X40X14 | |
| 180712202 | 0.088 | 1.75 | 15X40X14 | |
| 180712202HA | 0.088 | 1.75 | 15X40X14 | |
| 200712202 | 0.088 | 2.0 | 15X40X14 | |
| 200712202HA | 0.088 | 2.0 | 15X40X14 | |
| 250712202 | 0.088 | 2.5 | 15X40X14 | |
| 250712202HA | 0.088 | 2.5 | 15X40X14 | |
| 250712202K | 0.088 | 2.5 | 15X40X14 | |
| 350712202K | 0.088 |
| 15X40X14 | |
| 40752202K | 0.176 |
| 15X40X28 | |
| 45752202K | 0.176 |
| 15X40X28 | |
| 50752202 | 0.176 | 0.5 | 15X40X28 | |
| 70752202 | 0.176 | 0.65 | 15X40X28 | |
| 70752202K | 0.176 | 0.65 | 15X40X28 | |
| 80752202 | 0.176 | 0.75 | 15X40X28 | |
| 80752202HA | 0.176 | 0.75 | 15X40X28 | |
| 100752202 | 0.176 | 1.0 | 15X40X28 | |
| 100752202HA | 0.176 | 1.0 | 15X40X28 | |
| 100752202K | 0.176 | 1.0 | 15X40X28 | |
| 130752202 | 0.176 | 1.25 | 15X40X28 | |
| 150752202 | 0.176 | 1.5 | 15X40X28 | |
| 150752202HA | 0.176 | 1.5 | 15X40X28 | |
| 180752202 | 0.176 | 1.75 | 15X40X28 | |
| 180752202HA | 0.176 | 1.75 | 15X40X28 | |
| 200752202 | 0.176 | 2.0 | 15X40X28 | |
| 200752202HA | 0.176 | 2.0 | 15X40X28 | |
| 250752202 | 0.176 | 2.5 | 15X40X28 | |
| 250752202HA | 0.176 | 2.5 | 15X40X28 | |
| 250752202K | 0.176 | 2.5 | 15X40X28 | |
| 300752202 | 0.176 | 3.0 | 15X40X28 | |
