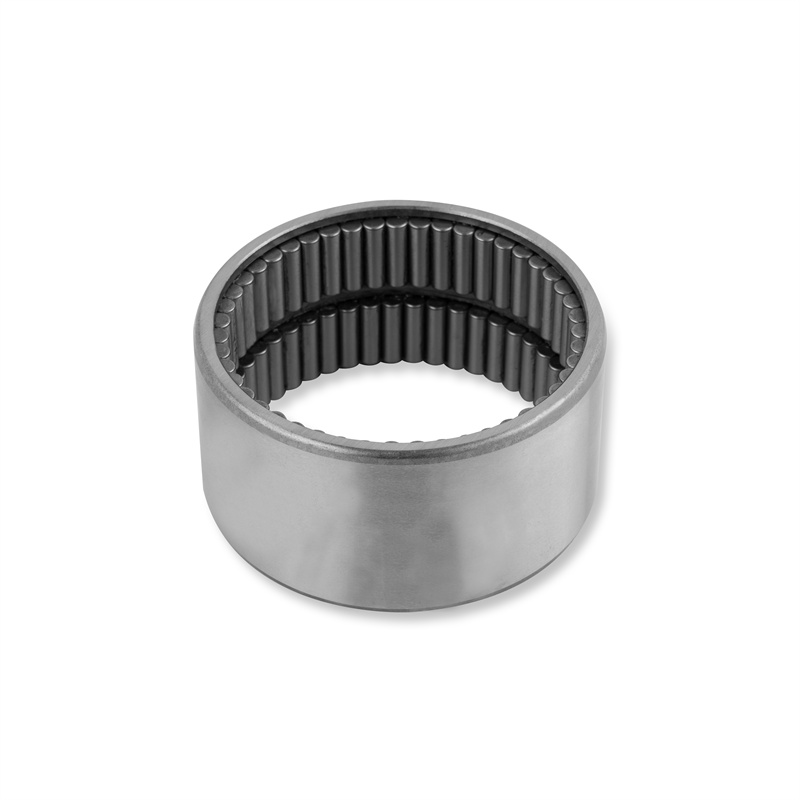

Der Außenring mit dem vollbeladenen Innenring hat ein Ölloch, das mit Öl aus dem Ölloch des Außenrings geschmiert werden kann, und hat zwei Schutzkanten, der Innenring hat keine Schutzkante, keinen Käfig und den inneren Der Ring, der Außenring und die Vollnadelrolle können jeweils eingebaut werden. Volllast-Nadellager ohne Innenring eignen sich für Teile mit begrenzter trockener Radialgröße, und die Oberfläche des passenden Zapfens wird direkt als Rollfläche verwendet, was erfordert, dass die Oberflächenhärte trocken HRC60 nicht niedrig ist, der Ra-Wert der Oberflächenrauheit beträgt nicht groß 0,63 hm, mit oder ohne Innenring Volllast-Nadellager begrenzen nicht die axiale Verschiebung der Welle oder des Gehäuses.

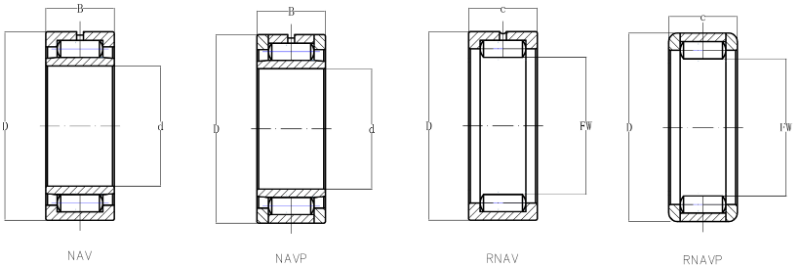

| Welle | LaGerbezeichnunG | Massee | Grenzabmessungen | BasicLoaDRating | Geschwindigkeitsbegrenzung | |||||||||||||
| AktuellerCode | OriginalCode | d | D | C | Dynamisch | Statisch | Öl | |||||||||||
| mm | g | mm | N | U/min | ||||||||||||||
| 15 | NAV4902 | 4074902E |
| 15 | 28 | 13 |
|
|
| |||||||||
| NAV4002 | 4074102 | 76 | 15 | 32 | 17 | 10800 | 29800 | 4500 | ||||||||||
|
| 74802 | 100 | 15 | 36 | 24.5 | 8900 | 11200 | 4400 | ||||||||||
| 17 | NAV4903 | 4074903E |
| 17 | 30 | 13 |
|
|
| |||||||||
| NAV4003 | 4074103 | 98 | 17 | 35 | 18 | 12000 | 17000 | 3400 | ||||||||||
|
| 74703 | 126 | 17 | 35 | 24.5 | 8700 | 10800 | 4200 | ||||||||||
| 20 | NAV4904 | 4074904E |
| 20 | 37 | 17 |
|
|
| |||||||||
| NAV4004 | 4074104 | 175 | 20 | 42 | 22 | 14500 | 29600 | 3000 | ||||||||||
| NAV203620.5 |
|
| 20 | 36 | 20.5 |
|
|
| ||||||||||
| NAV204 |
|
| 20 | 47 | 14 |
|
|
| ||||||||||
| 24 | NAV24668.1 |
|
| 24 | 66 | 8.1 |
|
|
| |||||||||
| 25 | NAV4905 | 4074905E |
| 25 | 42 | 17 |
|
|
| |||||||||
| NAV4005 | 4074105 | 201 | 25 | 47 | 22 | 23000 | 34600 | 2600 | ||||||||||
| NAV205 |
|
| 25 | 52 | 15 |
|
|
| ||||||||||
| 30 | NAV4906 | 4074906E |
| 30 | 47 | 17 |
|
|
| |||||||||
| NAV4006 | 4074106 | 311 | 30 | 55 | 25 | 25800 | 46900 | 2000 | ||||||||||
| 35 | NAV4907 | 4074907E |
| 35 | 55 | 20 |
|
|
| |||||||||
| NAV4007 | 4074107 | 418 | 35 | 62 | 27 | 33000 | 59900 | 1800 | ||||||||||
| 40 | NAV4908 | 4074908E |
| 40 | 62 | 22 |
|
|
| |||||||||
| NAV4008 | 4074108 | 498 | 40 | 68 | 28 | 35900 | 67000 | 1700 | ||||||||||
| 45 | NAV4909 | 4074909E |
| 45 | 68 | 22 |
|
|
| |||||||||
| NAV4009 | 4074109 | 637 | 45 | 75 | 30 | 41000 | 74000 | 1500 | ||||||||||
| 50 | NAV4910 | 4074910E |
| 50 | 72 | 22 |
|
|
| |||||||||
| NAV4010 | 4074110 | 702 | 50 | 80 | 30 | 42800 | 88900 | 1400 | ||||||||||
| 55 | NAV4911 | 4074911 | 1030 | 55 | 90 | 35 | 48900 | 109000 | 1300 | |||||||||
| 60 | NAV4912 | 4074912E |
| 60 | 85 | 25 |
|
|
| |||||||||
| NAV4012 | 4074112 | 1125 | 60 | 95 | 35 | 50700 | 116000 | 1100 | ||||||||||
| 65 | NAV4013 | 4074113 | 1200 | 65 | 100 | 35 | 59800 | 126000 | 1000 | |||||||||
| 70 | NAV4914 | 4074914E |
| 70 | 100 | 30 |
|
|
| |||||||||
| NAV4014 | 4074114 | 1700 | 70 | 110 | 40 | 72400 | 155000 | 950 | ||||||||||
| 75 | NAV4015 | 4074115 | 1810 | 75 | 115 | 40 | 7280 | 1800 | 900 | |||||||||
| 80 | NAV4916 | 4074916E |
| 80 | 110 | 30 |
|
|
| |||||||||
| NAV4016 | 4074116 | 2470 | 80 | 125 | 45 | 76000 | 195000 | 850 | ||||||||||
| 85 | NAV4017 | 4074117 | 2580 | 85 | 130 | 45 | 74000 | 192000 | 800 | |||||||||
| 90 | NAV4918 | 4074918E | 1507 | 90 | 125 | 35 |
|
|
| |||||||||
| 95 | NAV4919 | 4074919E | 1537 | 95 | 130 | 35 |
|
|
| |||||||||
| 100 | NAV4920 | 4074920E | 2240 | 100 | 140 | 40 |
|
|
| |||||||||
| 160 | NAV4832 | 4074832 |
| 160 | 200 | 40 |
|
|
| |||||||||
| 190 | NAVl90X245X42 |
|
| 190 | 245 | 42 |
|
| | |||||||||
| Welle | Lagerbezeichnung | Mass | Grenzabmessungen | BasicLoadRating | Geschwindigkeitsbegrenzung | ||||||||||||
| AktuellerCode | OriginalCode | Fw | D | C | Dynamisch | Statisch | Öl | ||||||||||
| mm | g | mm | N | U/min | |||||||||||||
| 20 | RNAV4902 | 4084902E |
| 20 | 28 | 13 | 10800 | 29800 | 4500 | ||||||||
| 21.87 | RNAV4002 | 4084102 | 45 | 21.87 | 32 | 17 |
|
|
| ||||||||
| 22 | RNAV4903 | 4084903E |
| 22 | 30 | 13 |
|
|
| ||||||||
| 24.3 | RNAV4003 | 4084103 | 62 | 24.3 | 35 | 18 | 17900 | 37900 | 4300 | ||||||||
| 25 | RNAV4904 | 4084904E |
| 25 | 37 | 17 |
|
|
| ||||||||
| 28.7 | RNAV4004 | 4084104 | 114 | 28.7 | 42 | 22 | 28150 | 60900 | 3900 | ||||||||
| 30 | RNAV4905 | 4084905E |
| 30 | 42 | 17 |
|
|
| ||||||||
| 33.5 | RNAV4005 | 4084105 | 129 | 33.5 | 47 | 22 | 33800 | 70800 | 3700 | ||||||||
| 35 | RNAV4906 | 4084906E |
| 35 | 47 | 17 |
|
|
| ||||||||
| 40.1 | RNAV4006 | 4084106 | 193 | 40.1 | 55 | 25 | 49900 | 96500 | 3500 | ||||||||
| 42 | RNAV4907 | 4084907E |
| 42 | 55 | 20 |
|
|
| ||||||||
| 45.9 | RNAV4007 | 4084107 | 259 | 45.9 | 62 | 27 | 47600 | 122800 | 3100 | ||||||||
| 48 | RNAV4908 | 4084908E |
| 48 | 62 | 22 |
|
|
| ||||||||
| 51.6 | RNAV4008 | 4084108 | 304 | 51.6 | 68 | 28 | 49900 | 137900 | 2700 | ||||||||
| 52 | RNAV4909 | 4084909E |
| 52 | 68 | 22 |
|
|
| ||||||||
| 57.4 | RNAV4009 | 4084109 | 390 | 57.4 | 75 | 30 | 52500 | 153500 | 2600 | ||||||||
| 58 | RNAV4910 | 4084910E |
| 58 | 72 | 22 |
|
|
| ||||||||
| 62.1 | RNAV4010 | 4084110 | 426 | 62.1 | 80 | 30 | 55700 | 166000 | 2500 | ||||||||
| 69.8 | RNAV4011 | 4084111 | 645 | 69.8 | 90 | 35 | 68500 | 225800 | 2300 | ||||||||
| 68 | RNAV4912 | 4084912E |
| 68 | 85 | 25 |
|
|
| ||||||||
| 74.6 | RNAV4012 | 4084112 | 677 | 74.6 | 95 | 35 | 75400 | 239000 | 2100 | ||||||||
| 80.3 | RNAV4013 | 4084113 | 692 | 80.3 | 100 | 35 | 79500 | 256900 | 1900 | ||||||||
| 80 | RNAV4914 | 4084914E |
| 80 | 100 | 30 |
|
|
| ||||||||
| 88 | RNAV4014 | 4084114 | 950 | 88 | 110 | 40 | 98800 | 354900 | 1700 | ||||||||
| 93.7 | RNAV4015 | 4084115 | 1000 | 92.7 | 115 | 45 | 101800 | 372900 | 1600 | ||||||||
| 90 | RNAV4916 | 4084916E |
| 90 | 110 | 30 |
|
|
| ||||||||
| 100.3 | RNAV4016 | 4084116 | 1400 | 100.3 | 125 | 45 | 102900 | 373500 | 1500 | ||||||||
| 104.8 | RNAV4017 | 4084117 | 1540 | 104.8 | 130 | 45 | 103800 | 374800 | 1400 | ||||||||
| 105 | RNAV4918 | 4084918E |
| 105 | 125 | 35 |
|
|
| ||||||||
| 110 | RNAV4919 | 4084919E |
| 110 | 130 | 35 |
|
|
| ||||||||
| 115 | RNAV4920 | 4084920E |
| 115 | 140 | 40 |
|
| | ||||||||
