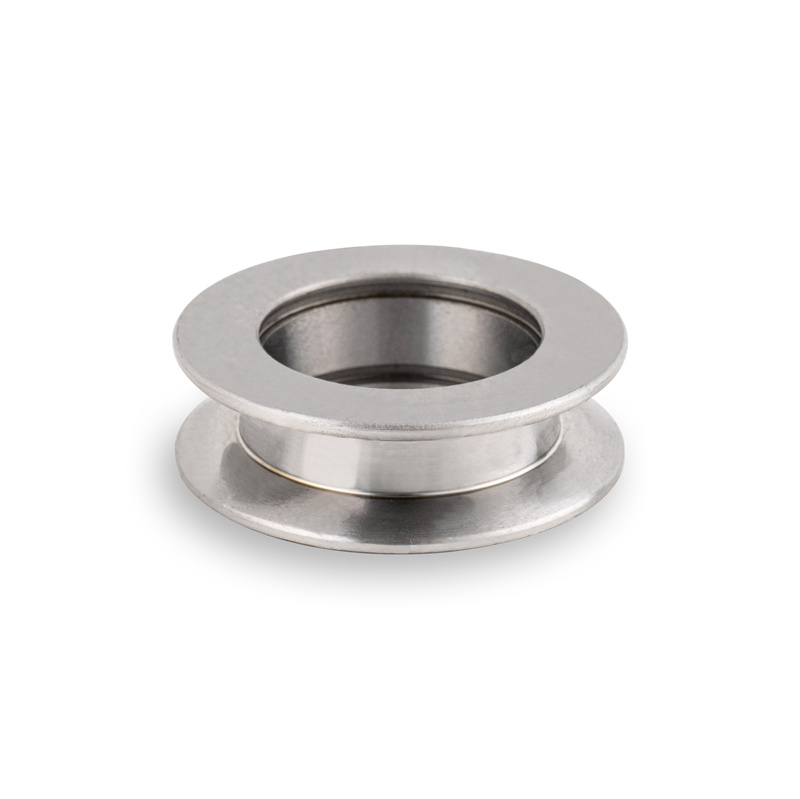

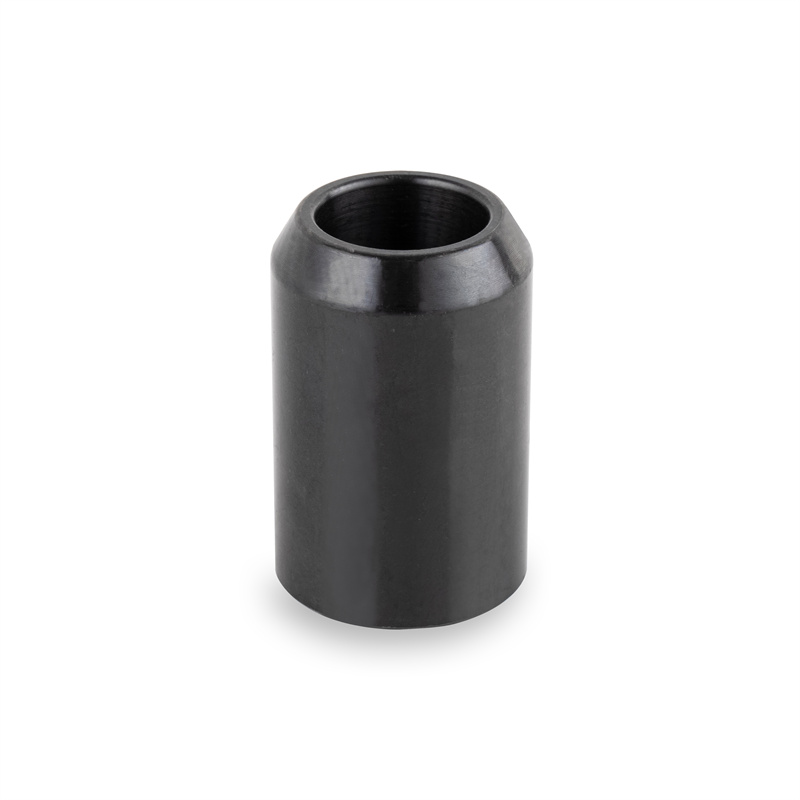

Lagerringe sind ein unverzichtbarer Bestandteil von Lagern, da Lager in verschiedenen Szenarien eingesetzt werden. Denn FTM-tragende Innen- und Außenringe können je nach Kundenwunsch in unterschiedliche Formen verarbeitet und unterschiedliche Materialien ausgewählt werden.
Da die Innen- und Außenringe des Lagers und des Wälzkörpers eine hohe Härte und Kontaktermüdungsfestigkeit, eine gute Verschleißfestigkeit und Schlagzähigkeit aufweisen sollten, wird häufig GCr15-Lagerstahl verwendet.
| Innenringbezeichnung | mm | kg Gewicht | ||
| D | F | B
| ||
| LR13 | 13 | 17.2 | 24 | 0.01837 |
| IR14 | 14 | 17 | 17 | 0.009665 |
| IR15 | 15 | 18~20 | 16~23 | 0,0093~0,0247 |
| IR16 | 16 | 20~26 | 9~15,5 | 0,00774~0,039504 |
| IR17 | 17 | 20~24 | 16~20 | 0,011~0,034 |
| LR17 | 17 | 20 | 30.5 | 0.021 |
| LR18 | 18 | 26 | 15.5 | 0.033024 |
| IR19 | 19 | 22 | 14 | 0.010416 |
| IR20 | 20 | 24~28 | 16~20 | 0,017~0,0452 |
| LR20 | 20 | 25 | 20.5 | 0.0279 |
| IR22 | 22 | 26~28 | 12~30 | 0,01373~0,054 |
| IR25 | 25 | 30~32 | 18~22 | 0,0298~0,052 |
| LR25 | 25 | 30 | 26.5 | 0.043 |
| IR28 | 28 | 32 | 17~30 | 0,0245~0,0438 |
| IR30 | 30 | 35~38 | 16~20 | 0,031~0,065 |
| LR30 | 30 | 35 | 20.5 | 0.0407 |
| IR60 | 60 | 68~70 | 25~60 | 0,195~0,463 |
| IR62 | 62 | 70~75 | 30~39 | 0.2523 |
| IR65 | 65 | 72~75 | 25~45 | 0,142~0,2362 |
| IR70 | 70 | 80 | 25~54 | 0,224~0,48 |
| IR75 | 75 | 84~85 | 44~54 | 0,38572~0,52 |
| IR80 | 80 | 80~90 | 25~54 | 0,25712~0,55 |
| IR85 | 85 | 95~100 | 26~63 | 0,28~1,05 |
| IR90 | 90 | 105 | 63 | 1.11 |
| IR110 | 110 | 120~125 | 30~40 | 0,409~0,86276 |
Shaoxing Shangyu Flight Seiko Machinery Co., Ltd. (FTM), gegründet im Jahr 2006, ist ein Unternehmen, das sich auf Forschung und Entwicklung, Herstellung und kundenspezifische Anpassung von nicht standardmäßigen Lagern, hochpräzisen Lagern (Importsubstitution) sowie Lagerzubehör und Mechanik konzentriert Teile. Mit mehr als 30 Jahren Erfahrung im technischen Design hat sich FTM einen hervorragenden Ruf im Bereich hochwertiger Lager erworben. Unser professionelles technisches Team bietet in- und ausländischen Kunden hochwertige Lagerlösungen im Maschinenbau, Textilmaschinenbau und anderen Bereichen.
FTM stützt sich auf jahrelange professionelle Fertigungs- und technische Fähigkeiten und führt aktiv fortschrittliche CNC-Werkzeugmaschinen aus Japan ein, um die Genauigkeit und Stabilität der Produktverarbeitung sicherzustellen. Darüber hinaus wird die Lagerproduktforschung von FTM von einem Doktor der Tribologie geleitet. Wir halten an der Unternehmensphilosophie der Innovation und Entwicklung fest und unsere Produkte werden in viele Länder und Regionen auf der ganzen Welt exportiert. Wir unterstützen und produzieren seit langem verschiedene Arten von Lagern für viele weltbekannte Unternehmen und pflegen gute Produktionsbeziehungen. Drehen Sie sich in die Ewigkeit, erben Sie Exzellenz und gestalten Sie gemeinsam die Zukunft. Wenn Sie sich für FTM entscheiden, sind wir Ihre beste Wahl für Lagerlösungen.
